بكين غفوف محول الصك الصانع المحدودة.
المحول الحالي الحصري، والانقسام النواة محول الحالي، المشبك الحالي والجهد المحولات الصانع.
| مكان المنشأ: | بكين، الصين |
|---|---|
| اسم العلامة التجارية: | GFUVE |

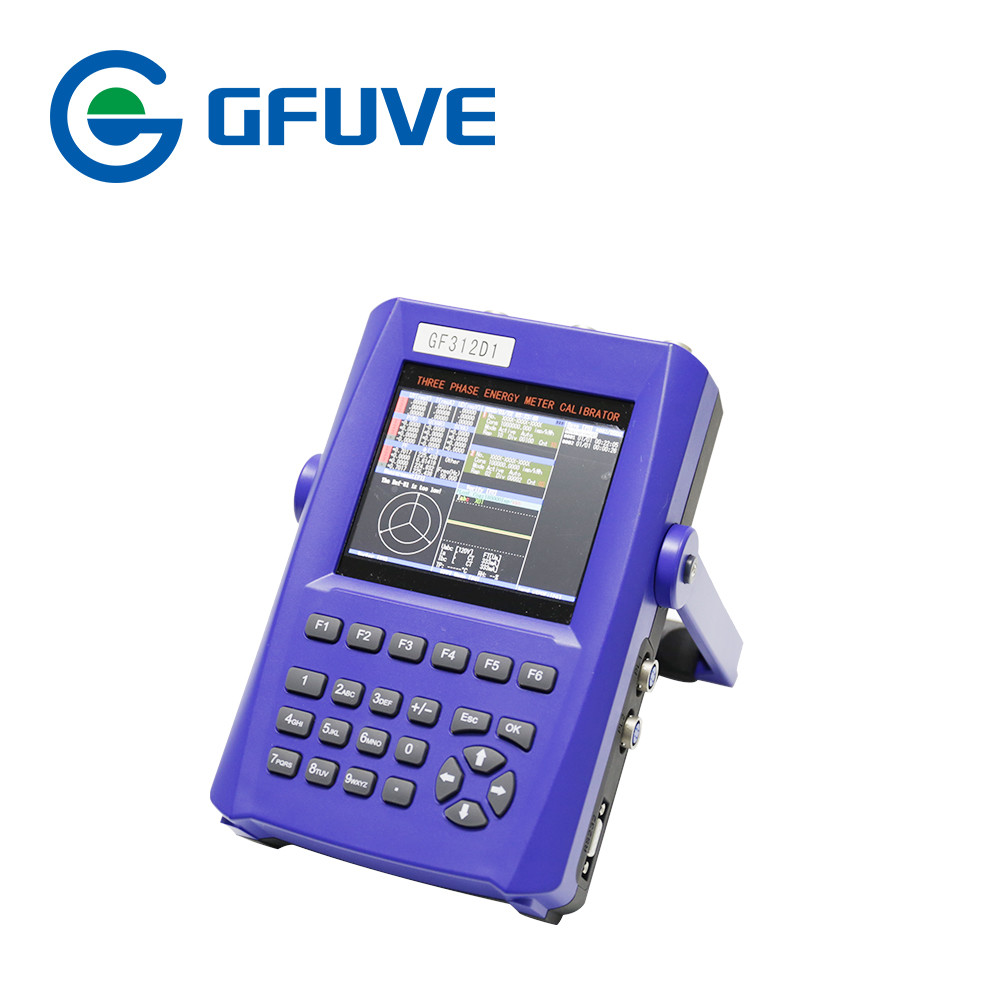

| رقم الموديل: | GF312D1 |
| الحد الأدنى لكمية: | 1 مجموعة |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 1-2 اسابيع |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1500 مجموعة / شهر |
| صحة: | 0.05٪ ، 0.1٪ | الدقة: | 6 بوصات TFT (640 × 480) |
|---|---|---|---|
| مزود الطاقة: | 220 فولت ± 10٪ ، 50/60 هرتز | منفذ الاتصالات: | RS232 |
| اختبار الجهد: | طور إلى صافي 0-480 فولت (طور إلى طور 0-830 فولت) | متناسق: | 2-64 |
| اختبار التيار: | 0-12 أ | تكرر: | 40-70 هرتز |
| البعد: | 245 × 162 × 60 ملم | وزن: | 1.8 كجم |
| تسليط الضوء: | معايرة عداد الكهرباء RS232,مقياس طاقة الكهرباء بشاشة LCD ملونة TFT,معايرة عداد الكهرباء 40 هرتز |
||
| 1. المعلمات الكهربائية | ||
|---|---|---|
| فئة الدقة | 0.05٪ ، 0.1٪ | |
| عرض | شاشة TFT مقاس 6 بوصات (640 × 480) | |
| مزود الطاقة | 220 فولت ± 10٪ ، 50/60 هرتز بطارية ليثيوم بوليمر (الحجم (مم): 110 × 51 × 16 ، جهد الخرج الاسمي: 7.2 فولت ، السعة: 5000 مللي أمبير) إمداد خط الطاقة (U1 ، UN) ، 85V-265V 50 / 60Hz |
|
| منفذ الاتصالات | RS232 | |
| اختبار الجهد | ||
| نطاق | طور إلى صافي 0-480 فولت (طور إلى طور 0-830 فولت) | |
| خطأ | ± 0.05٪ (30 فولت - 480 فولت) ± 0.1٪ (5 فولت - 30 فولت) |
|
| انحراف درجة حرارة قياس الجهد | <8 × 10 طراز E-6 / ك | |
| انحراف الرطوبة النسبية لقياس الجهد | <8 × 10 E-6 / RH | |
| استقرار قياس الجهد | <50 × 10 طراز E-6 | |
| استقرار قياس الجهد على المدى الطويل | <80 × 10 E-6 / سنة | |
| متناسق | الثاني - 64 | |
| اختبار الحالي | ||
| النطاق (اتصال مباشر) | 0-12 أ | |
| خطأ (اتصال مباشر) | ± 0.05٪ (100 مللي أمبير -12 أمبير) ± 0.1٪ (10 مللي أمبير -100 مللي أمبير) |
|
| النطاق (المشبك CT) | 10 مللي أمبير - 120 أمبير | |
| المشبك CT |  الموديل: Q13نطاق الاختبار: 1mA-120A الدقة: 0.1٪ النسبة: 1000: 1 القطر الداخلي: 13 ملم القطر الخارجي: 33 مم كابل الرصاص: 2.5 متر |
|
| ثلاث مراحل تسمية اللون | L1 = أحمر ، L2 = أصفر ، L3 = أزرق | |
| خطأ (معسكر CT) | ± 0.1٪ (100mA-120A) | |
| انحراف درجة حرارة القياس الحالية | <8 × 10 E-6 / K @ 10mA-120A | |
| انجراف الرطوبة النسبية للقياس الحالي | <8 × 10 E-6 / RH @ 10mA-120A | |
| استقرار القياس الحالي | <50 × 10 طراز E-6 | |
| استقرار القياس الحالي على المدى الطويل | <80 × 10 E-6 / سنة | |
| متناسق | الثاني - 64 | |
| خطأ في قياس الطاقة والطاقة | ||
| الطاقة النشطة (اتصال مباشر) | ± 0.05٪ (0.1A-12A) ± 0.1٪ (0.01A-0.1A) |
|
| قوة رد الفعل (اتصال مباشر) | ± 0.1٪ (0.1A-12A) | |
| خطأ قياس الطاقة | ||
| الطاقة النشطة (اتصال مباشر) | ± 0.05٪ (0.1A-12A) ± 0.1٪ (0.01A-0.1A) |
|
| الطاقة التفاعلية (اتصال مباشر) | ± 0.1٪ (0.1A-12A) | |
| انحراف درجة حرارة قياس الطاقة / الطاقة | <15 × 10 طراز E-6 / ك | |
| انحراف الرطوبة النسبية لقياس الطاقة / الطاقة | <12 × 10 E-6 / RH @ 10mA-120A | |
| استقرار قياس الطاقة / الطاقة | <100 × 10 طراز E-6 | |
| استقرار قياس الطاقة / الطاقة على المدى الطويل | <160 × 10 E-6 / سنة | |
| عرض الخطأ | 5 أرقام بها ثلاث منازل عشرية على الأقل XX.XXX٪ | |
| زاوية الطور | ||
| نطاق | 0 ° -360 درجة | |
| الدقة | 0.01 درجة | |
| خطأ | ± 0.05 درجة | |
| تكرر | ||
| نطاق | 40-70 هرتز | |
| الدقة | 0.001 هرتز | |
| خطأ | 0.002 هرتز | |
| إدخال النبض | ||
| قناة الإدخال | 2 | |
| مستوى الإدخال | 5-24 فولت | |
| تردد الإدخال | الأعلى.2 ميجا هرتز | |
| خرج النبض | ||
| ثابت الطاقة | 180000imp / kWh ، 1800imp / kWh ، 180imp / kWh | |
| نسبة النبض | 1: 1 | |
| مستوى الإخراج | 5 فولت | |
| تردد النبض | قياسي من 400 هرتز إلى 1 كيلو هرتز ، بحد أقصى مخصص 10 كيلو هرتز | |
| مسح الرأس | ||
| |
تم تجهيز جهاز أخذ العينات بقوس يمكن تثبيته / تثبيته على العدادات الإلكترونية والكهروميكانيكية المختبرة ، ويمكن لأخذ العينات إدخاله في "الفتحة / الفتحة" في وسط القوس. يوجد 3 مؤشرات LED للحالة: [AUTO] - امسح لوحة الدوران لمقياس الطاقة [MANU] - نبض الإدخال اليدوي [LED] - تلقي نبضة طاقة LED |
|
| وظيفة | يمكن تعديل الحساسية بذكاء وفقًا لشدة الإضاءة المحيطة لضمان دقة القياس. | |
| وظيفة | ||
| مخطط متجه | نعم | |
| الموجي | نعم | |
| تراكم الطاقة | نعم | |
| التواصل مع الكمبيوتر الشخصي | نعم | |
| حماية من زيادة الحمولة | نعم | |
| 2. الكابلات والملحقات | ||
| كابل الاختبار | كابل اختبار الجهد 1 مجموعة طول الكابل: 2 متر (R ، Y ، B ، أسود) عيار الاختبار الحالي 1 مجموعة طول الكابل: 2 متر (R ، Y ، B ، أسود) |
|
| سدادة | نوع الدبوس 1 مجموعة (4 أسود ، 2 أحمر ، 2 أصفر ، 2 أخضر) مجموعة واحدة من النوع 'U' (4 أسود ، 2 أحمر ، 2 أصفر ، 2 أخضر) 'Ω' من النوع 1 مجموعة (4 أسود ، 2 أحمر ، 2 أصفر ، 2 أخضر) نوع التمساح 1 مجموعة (1 أسود ، 1 أحمر ، 1 أصفر ، 1 أخضر) |
|
| حقيبة اكسسوارات | نعم | |
| 3. المعلمات الميكانيكية | ||
| أبعاد الجهاز (العرض × الارتفاع × العمق) (مم) | 245 × 162 × 60 | |
| وزن الجهاز (كلغ) | 1.8 | |
| أبعاد حقيبة الحمل (العرض × الارتفاع × العمق) (مم) | 450 × 320 × 185 | |
| حقيبة الحمل (كجم) | 10.6 | |
| 4- الظروف البيئية | ||
| درجة الحرارة المحيطة | -10 درجة مئوية إلى 55 درجة مئوية | |
| الرطوبة النسبية | 15٪ -95٪ | |
| مستوى حماية البيئة | IP51 | |
| 5. قياسي | ||
| حماية lsolation | IEC 61010-1: 2001 | |
| قياس الطاقة | إيك 60736 | |
| المعيار المرجعي | IEC 62052-11 IEC62053-21 IEC62053-22 و IEC62053-23 IEC61010-1: 2001 |
|
| 6- المعايرة والصيانة | ||
| ضمان | 5 سنوات | |
| معايرة | خدمة معايرة مجانية مدى الحياة | |
| الفاصل الزمني للمعايرة الموصى به | كل عامين | |
